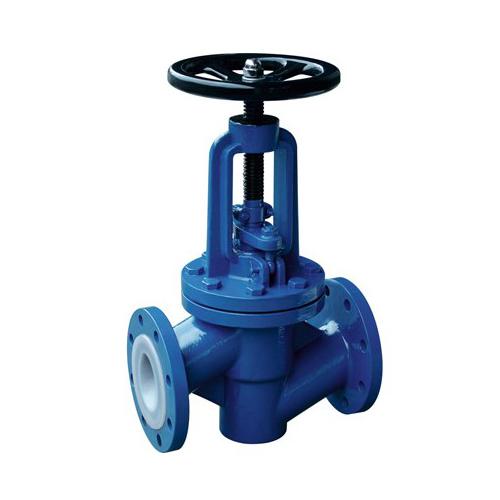

產品名稱：J41F46/J44F46-16C襯氟截止閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
J41F46/J44F46-16C襯氟截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截止斷管路中的介質，但不能做節流用。
產品廣泛適用于：化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、化成箔等行業。適用溫度：-60°C至200°C。產品特點：
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3.氟塑料全襯里截止閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：
聚四氟乙烯（PTFE，簡稱F4 ）
聚全氟代乙丙烯（FEP，簡稱F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
產品主要零件材料:
J41F46/J44F46-16C襯氟截止閥主要零件材料 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼 Z C P R PL RL 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M 球體/閥桿 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2 襯里/閥座 PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO 填料壓蓋 WCB CF8 CF8M CF3 CF3M 填料 PTFE（F4） PTFE（F4） PTFE（F4） 活節螺栓 35 1Cr17Ni2 1Cr17Ni2 閥桿螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti 螺母 45 0Cr18Ni9 0Cr18Ni9 手柄 WCB WCB WCB 產品訂貨須知：
一、①襯氟截止閥產品名稱與型號②襯氟截止閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的襯氟截止閥型號，請按襯氟截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://m.ztjrkgjt.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品主要外形和連接尺寸：
J41F46/J44F46-16C襯氟截止閥主要外形和連接尺寸 公稱通經 L D D1 D2 f b Z-φd DN（mm） NPS（inch） PN1.0MPa 15 1/2 130 95 65 45 2 14 4-φ14 20 3/4 150 105 75 55 2 16 4-φ14 25 1 160 115 85 65 2 16 4-φ14 32 11/4 180 135 100 78 2 18 4-φ18 40 11/2 200 145 110 85 3 18 4-φ18 50 2 230 160 125 100 3 20 4-φ18 65 21/2 290 180 145 120 3 20 4-φ18 80 3 310 195 160 135 3 22 4-φ18 100 4 350 215 180 155 3 22 8-φ18 125 5 400 245 210 185 3 24 8-φ18 150 6 480 280 240 210 3 24 8-φ23 200 8 495 335 295 265 3 26 8-φ23 250 10 622 390 350 320 3 28 12-φ23 300 12 698 440 400 368 4 28 12-φ23 350 14 787 500 460 428 4 30 16-φ23 PN1.6MPa 15 1/2 130 95 65 45 2 14 4-φ14 20 3/4 150 105 75 55 2 16 4-φ14 25 1 160 115 85 65 2 16 4-φ14 32 11/4 180 135 100 78 2 18 4-φ18 40 11/2 200 145 110 85 3 18 4-φ18 50 2 230 160 125 100 3 20 4-φ18 65 21/2 290 180 145 120 3 20 4-φ18 80 3 310 195 160 135 3 22 8-φ18 100 4 350 215 180 155 3 24 8-φ18 125 5 400 245 210 185 3 26 8-φ18 150 6 480 280 240 210 3 28 8-φ23 200 8 495 335 295 265 3 30 12-φ23 250 10 622 405 355 320 3 32 12-φ25 300 12 698 460 410 375 4 34 12-φ25 PN2.5MPa 15 1/2 130 95 65 45 2 16 4-φ14 20 3/4 150 105 75 55 2 16 4-φ14 25 1 160 115 85 65 2 16 4-φ14 32 11/4 180 135 100 78 2 18 4-φ18 40 11/2 200 145 110 85 3 18 4-φ18 50 2 230 160 125 100 3 20 4-φ18 65 21/2 290 180 145 120 3 22 8-φ18 80 3 310 195 160 135 3 22 8-φ18 100 4 350 230 190 160 3 24 8-φ23 125 5 400 270 220 188 3 28 8-φ25 150 6 480 300 250 218 3 30 8-φ25
