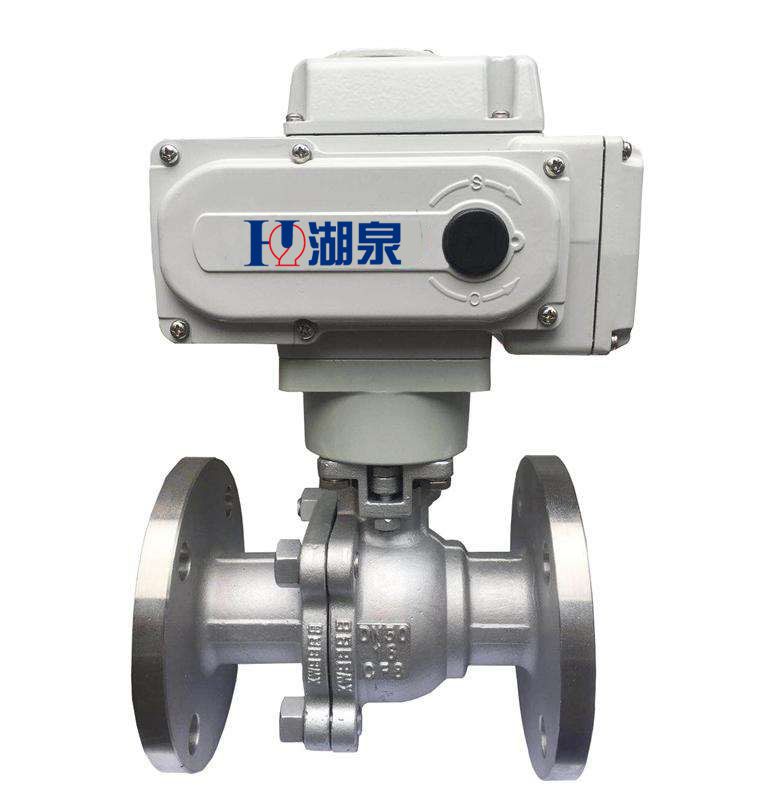

產品名稱：電動法蘭球閥q941f[ 2020-04-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動法蘭球閥q941f產品概述
我公司生產電動法蘭球閥q941f用自主設計的精小型電動執行器，有輸入操控信號（4~20ma dc或1-5v dc）及單相電源即可操控運轉，具有功用強、體積小、輕便宜人、功能牢靠、配套簡單、流轉能力，特別適合于介質是粘稠，含顆粒維性質的場合。廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、電動法蘭球閥q941f產品特點
1、它的密封結構設計有工作密封和檢修密封，操作力矩小，密封可靠，動作靈敏，電動控制易于實現自動控制，使用壽命長。
2、球閥密封件采用高分子材料、石棉或橡膠，減少了發生故障的機率。
3、底部穩定可靠，低噪音，有自鎖功能，防止反轉，傳動部分。可實現過載保護，指示窗使位置指示更清晰。
三、電動法蘭球閥q941f產品性能規范
號 公稱壓力PN(MPa) 試驗壓力ps(MPa) 適用溫度(℃) 適用介質 殼 體 密封(液) 密封(氣) Q941F-16C 1.6 2.4 1.76 0.6 聚四氟乙烯
≤150
增強聚四氟乙烯≤180
金屬鑲嵌封位聚苯≤200水、油品等 Q941F-25C 2.5 3.75 2.75 Q941F-40C 4.0 6.0 4.4 Q941F-16P 1.6 2.4 1.76 硝酸類 Q941F-25P 2.5 3.75 2.75 Q941F-40P 4.0 6.0 4.4 Q941F-16R 1.6 2.4 1.76 醋酸類 四、電動法蘭球閥q941f產品主要技術參數
電動執行器技術參數 電動法蘭球閥q941f閥體參數 電源 AC110、220、380V/DC24、220V 公稱通徑 DN15～200mm 輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6、2.5MPa 任選功能 開關型、觸點型、開度信號、智能調節型 閥軸材質 碳鋼、不銹鋼 動作范圍 0～90°±5° 閥體材質 碳鋼、304/316/316L不銹鋼 動作時間 15秒/30秒/60秒 球體材質 304/316/316L不銹鋼 環境溫度 -30°～60° 閥座密封 PTFE、PPL 手動操作 附帶手柄操作 溫 度 PTFE≤180℃、PPL≤350℃ 限 位 電氣、機械二重限位 適用介質 水、石油、粘性流體、漿料、強氧化性介質等 五、電動法蘭球閥q941f產品安裝注意事項
1、請務必接對電源相序，以免閥門或執行器損壞。
2、電動法蘭球閥拆裝時，法蘭上的螺栓螺母應先固定，然后將所有螺母稍緊，后用勁固定好。
3、發現填料處有細微泄露，可以稍稍加緊閥桿螺母，緊至泄露停止既可，不可繼續擰緊。
4、戶外使用時最好給電動執行器外加防護蓋子，防止老化。
5、開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
6、請確定輸入電壓和配線接點是否正確。六、電動法蘭球閥q941f產品主要外形連接尺寸
公稱通徑DN L L1 W H D D1 額定功率 額定電流 壓力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 15 130 119 110 256 95 65 15W 0.1A 20 140 119 110 260 105 75 15W 0.1A 25 150 155 132 266 115 86 15W 0.2A 32 165 155 132 270 136 100 15W 0.2A 40 180 208 165 312 146 110 25W 0.5A 50 200 208 165 325 160 125 25W 0.5A 65 220 208 165 336 180 145 25W 0.5A 80 250 256 211 365 195 160 50W 0.8A 100 280 256 211 400 215/230 180/190 90W 1.0A 125 320 256 211 420 245/270 210/220 90W 1.0A 150 360 288 235 440 280/300 240/250 120W 1.2A 200 400 288 235 470 335/360 295/310 150W 1.2A
